Datos del producto:
|
Uso: | Aparato electrodoméstico, bicicleta eléctrica | Conmutación: | Cepillado |
---|---|---|---|
Velocidad (RPM): | 12-1360rpm | Tipo: | Motor del engranaje con el codificador |
Eficacia: | IE 1 | Construcción: | Imán permanente |
Material: | Acero inoxidable | Voltaje: | 6V/12V/24V |
Alta luz: | Pequeños DC motores del engranaje de 60RPM,motores del engranaje de DC del codificador de 25m m pequeños,Motor de la C.C. del codificador 60RPM |

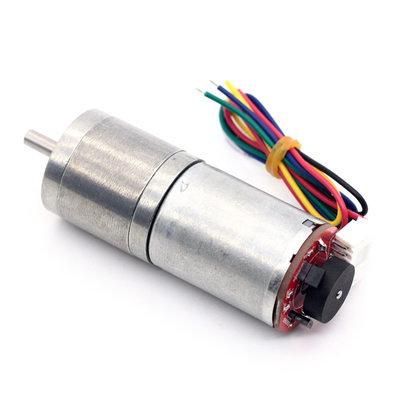

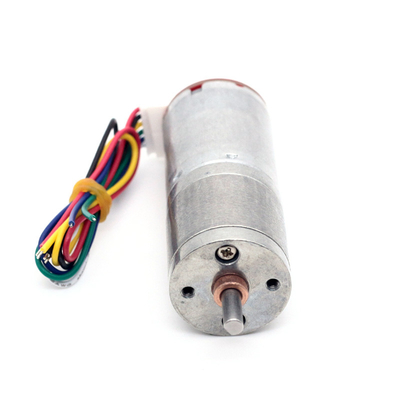

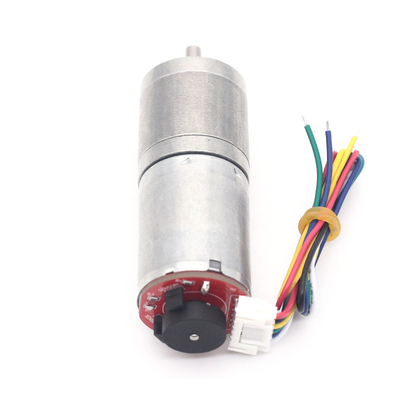

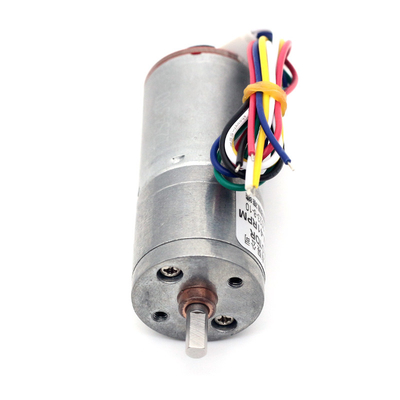

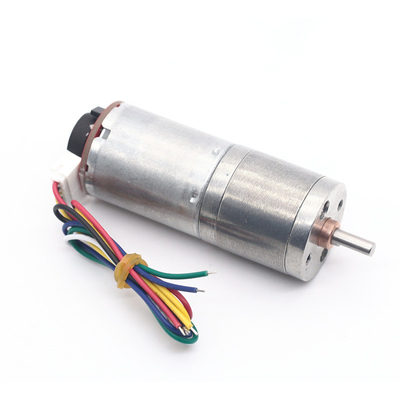

imán permanente del esfuerzo de torsión 6v 60RPM de los pequeños de DC del codificador de 25m m alto motores del engranaje
motor del engranaje de 25m m DC con el motor eléctrico del alto esfuerzo de torsión del codificador 6v 12v 24v
Voltaje: DC6V 12V 24V
Velocidad sin carga: 12RPM, 16RPM, 35RPM, 60RPM, 77RPM, 130RPM, 170RPM, 280RPM, 620RPM, 1360RPM
Error: el ±5%
Diámetro del motor: 24.5m m
Longitud corporal del motor: 40m m (referencia)
Diámetro del eje de salida: 4m m (D-tipo)
Longitud del eje de salida: cerca de 9.5m m
Diámetro de la caja de cambios: 25m m
El tamaño Detal de la caja de cambios, considera por favor la tabla
Conexión de método:
Alambre rojo - fuente de alimentación positiva del motor (+) (positivo del cambio y negativa del motor que la rotación cambiará)
Alambre blanco - fuente de alimentación negativa del motor (-) (positivo del cambio y negativa del motor que la rotación cambiará))
Alambre amarillo - reacción de la señal (la vuelta del motor uno tiene 11 señales)
Alambre verde - reacción de la señal (la vuelta del motor uno tiene 11 señales)
Alambre azul - el positivo de la fuente de alimentación del codificador (+) (3.3-5V), no puede ser incorrecto
Alambre negro - negativa de la fuente de alimentación del codificador (-) (3.3-5V), no puede ser incorrecto
Ficha técnica:
Ninguna carga | Salida | Parada | ||||||||
Voltaje clasificado | RPM | Actual (mA) | RPM | Actual (mA) | Esfuerzo de torsión (Kg.cm) | Salida (W) | Esfuerzo de torsión (Kg.cm) | Actual (mA) | Ratio (1: 1) | Tamaño (L) |
6v | 1363 | 80 | 1090 | 380 | 0,1 | 2 | 0,8 | 900 | 4,4 | 18 |
6v | 646 | 80 | 516 | 380 | 0,23 | 2 | 1,5 | 900 | 9,6 | 17,5 |
6v | 281 | 80 | 238 | 380 | 0,5 | 2 | 4 | 900 | 21 | 19 |
6v | 176 | 80 | 150 | 380 | 0,85 | 2 | 5 | 900 | 35 | 21 |
6v | 133 | 80 | 113 | 380 | 1,1 | 2 | 6 | 900 | 45 | 21 |
6v | 77 | 80 | 65 | 380 | 1,95 | 2 | 10 | 900 | 78 | 23 |
6v | 58 | 80 | 46 | 380 | 3 | 2 | 15 | 900 | 103 | 25 |
6v | 35 | 80 | 28 | 380 | 4 | 2 | 25 | 900 | 171 | 25 |
6v | 26 | 80 | 20 | 380 | 5 | 2 | 35 | 900 | 226 | 27 |
6v | 16 | 80 | 13 | 380 | 9 | 2 | Prohibido | 900 | 377 | 27 |
6v | 12 | 80 | 10 | 380 | 10 | 2 | Prohibido | 900 | 500 | 18 |
12v | 1931 | 50 | 1351 | 250 | 0,11 | 4 | 0,44 | 1200 | 4,4 | 17,5 |
12v | 915 | 50 | 640 | 250 | 0,24 | 4 | 1 | 1200 | 9,6 | 19 |
12v | 399 | 50 | 279 | 250 | 0,55 | 4 | 2,2 | 1200 | 21 | 21 |
12v | 250 | 50 | 175 | 240 | 0,95 | 4 | 38 | 1200 | 35 | 21 |
12v | 188 | 50 | 131 | 240 | 1,26 | 4 | 5 | 1200 | 45 | 23 |
12v | 108 | 50 | 75 | 240 | 2,1 | 4 | 8,4 | 1200 | 78 | 23 |
12v | 82 | 50 | 57 | 240 | 2,88 | 4 | 11 | 1200 | 103 | 25 |
12v | 50 | 50 | 40 | 240 | 4,78 | 4 | 18 | 1200 | 171 | 25 |
12v | 37 | 50 | 29 | 240 | 6,3 | 4 | 14 | 1200 | 226 | 27 |
12v | 22 | 50 | 17 | 240 | 10 | 4 | Prohibido | 1200 | 377 | 27 |
12v | 17 | 50 | 13 | 240 | 14 | 4 | Prohibido | 1200 | 500 | 18 |
24v | 863 | 10 | 604 | 70 | 0,083 | 1 | 0,4 | 220 | 4,4 | 17,5 |
24v | 409 | 10 | 280 | 70 | 0,17 | 1 | 0,88 | 220 | 9,6 | 19 |
24v | 178 | 10 | 125 | 70 | 0,4 | 1 | 2 | 220 | 21 | 21 |
24v | 111 | 10 | 80 | 70 | 0,64 | 1 | 3,2 | 220 | 35 | 21 |
24v | 84 | 10 | 60 | 70 | 0,85 | 1 | 4,2 | 220 | 45 | 23 |
24v | 48 | 10 | 35 | 70 | 1,4 | 1 | 7,4 | 220 | 78 | 23 |
24v | 36 | 10 | 25 | 70 | 1,9 | 1 | 9,5 | 220 | 103 | 23 |
24v | 22 | 10 | 15 | 70 | 3,2 | 1 | 16 | 220 | 171 | 25 |
24v | 17 | 10 | 12 | 70 | 4,2 | 1 | 21 | 220 | 226 | 25 |
24v | 10 | 10 | 7 | 70 | 7 | 1 | 35 | 220 | 377 | 27 |
24v | 7,5 | 10 | 5 | 70 | 9,5 | 1 | 47 | 220 | 500 | 27 |
