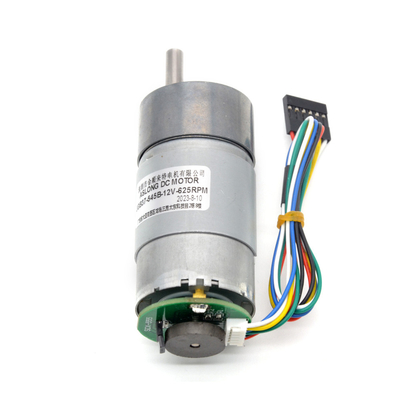

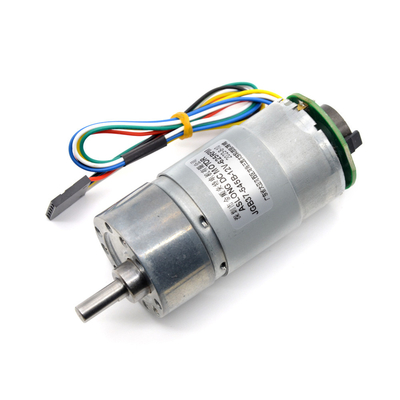

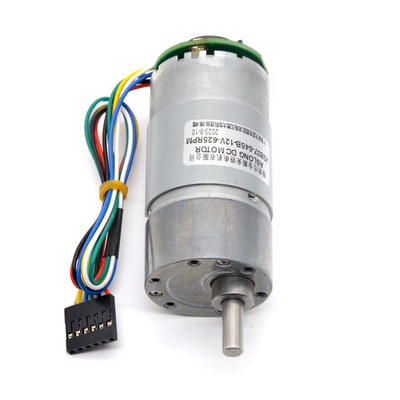

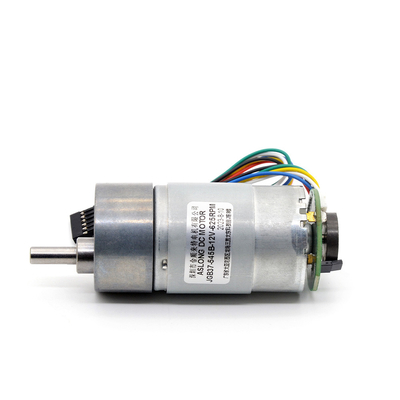

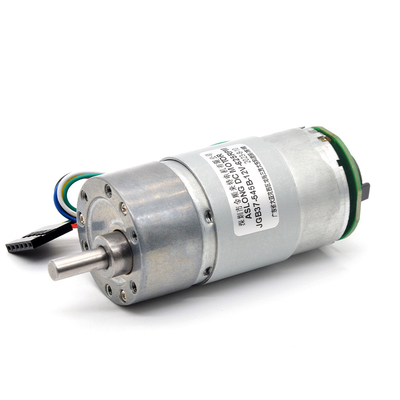

2000 esfuerzos de torsión 24V DC del motor del engranaje de reducción de velocidad del metal de la RPM altos con el codificador

2000 esfuerzos de torsión 24V DC del motor del engranaje de reducción de velocidad del metal de la RPM altos con el codificador
2000 esfuerzos de torsión 24V DC del motor del engranaje de reducción de velocidad del metal de la RPM altos con el codificador 2000 esfuerzos de torsión 24V DC del motor del engranaje de reducción de velocidad del metal de la RPM altos con el codificador 2000 esfuerzos de torsión 24V DC del motor del engranaje de reducción de velocidad del metal de la RPM altos con el codificador 2000 esfuerzos de torsión 24V DC del motor del engranaje de reducción de velocidad del metal de la RPM altos con el codificador 2000 esfuerzos de torsión 24V DC del motor del engranaje de reducción de velocidad del metal de la RPM altos con el codificador

Ampliación de imagen :  2000 esfuerzos de torsión 24V DC del motor del engranaje de reducción de velocidad del metal de la RPM altos con el codificador

Datos del producto:
Lugar de origen: China
Nombre de la marca: Aslong
Certificación: Rosh,CE
Número de modelo: JGB37-545B
Pago y Envío Términos:
Cantidad de orden mínima: 10
Precio: Negotiation
Detalles de empaquetado: 144pcs/carton
Tiempo de entrega: días 3-7working
Condiciones de pago: L/C, T/T, MoneyGram
Capacidad de la fuente: 10000pcs/week

2000 esfuerzos de torsión 24V DC del motor del engranaje de reducción de velocidad del metal de la RPM altos con el codificador

descripción
Uso: Para el coche elegante del robot electrónico Conmutación: Cepillado
Velocidad (RPM): 15-2000rpm Tipo: Motor del engranaje de 545 DC con el codificador
Eficacia: IE 1 Construcción: Imán permanente
Material: Acero inoxidable Voltaje: 6V/12V/24V
Alta luz:

Motor del engranaje de reducción de velocidad 2000RPM

,

Motor del engranaje de reducción de velocidad de Rosh

,

Mini motor del engranaje del metal 2000RPM

2000 esfuerzos de torsión 24V DC del motor del engranaje de reducción de velocidad del metal de la RPM altos con el codificador



24V motor del engranaje de reducción de velocidad del esfuerzo de torsión de la RPM de DC 15 a 2000 alto con el codificador de Holzer y la caja de cambios del metal



Especificación del motor del engranaje de reducción de velocidad

El nombre del motor: DC adaptó el motor con el codificador

②El voltaje que usted puede elegir para este motor es DC 6V; DC 12V y DC 24V

③Después de que usted seleccione el voltaje del motor, usted puede elegir una de las velocidades siguientes para comprar. Las velocidades siguientes refieren a la velocidad sin carga del motor, no la velocidad de la carga;

Por ejemplo, 4RPM significa que el motor gira 4 veces por minuto sin carga.

DC 6V; Usted no puede elegir la ninguna velocidad de la carga tiene:
4rpm/6rpm/11rpm/19rpm/24rpm/35rpm/55rpm/104rpm/166rpm/312rpm/500rpm.

DC 12V; Usted no puede elegir la ninguna velocidad de la carga tiene:
8rpm/12rpm/23rpm/37rpm/47rpm/70rpm/110rpm/208rpm/332rpm/625rpm/1000rpm.

DC 24V; Usted no puede elegir la ninguna velocidad de la carga tiene:
15rpm/24rpm/46rpm/75rpm/95rpm/140rpm/223rpm/415rpm/660rpm/1250rpm/2000rpm.

Elija una de las velocidades, habrá un esfuerzo de torsión clasificado correspondiente de la carga, así que cuando usted elige la velocidad sin carga del motor, recomendamos que usted refiere a la carga valoró el esfuerzo de torsión del motor según la carga del proyecto en vez del esfuerzo de torsión de la parada del motor.

La velocidad del motor es diferente, y el esfuerzo de torsión del motor es también diferente. Por ejemplo, el parámetro del motor que usted elige es 12v 8rpm, el esfuerzo de torsión del motor es los 35KG.CM, si el parámetro del motor usted elige es 12v 1000rpm, y el esfuerzo de torsión del motor es los 0.5KG.CM. Tan cuanto más baja es la velocidad que usted eligen, mayor es del motor el esfuerzo de torsión del motor. Inversamente, cuanto más alta es la velocidad que usted eligen, más pequeño es el esfuerzo de torsión del motor.

Algunas personas tendrán una duda. ¿Si la velocidad máxima de este motor se compra, por ejemplo 1000rpm, si reducimos la velocidad del motor de 1000rpm a 8rpm, cuando el motor está corriendo en 8rpm, puede el esfuerzo de torsión del motor el alcance 35KG?

Esto es imposible. Cuando la velocidad del motor se ajusta, el esfuerzo de torsión del motor también disminuirá como las disminuciones de la velocidad. Por ejemplo, la velocidad del motor que usted compró es 1000rpm, y el esfuerzo de torsión del motor es los 0.5KG.CM. Cuando usted reduce la velocidad del motor, el esfuerzo de torsión del motor será más bajo que 0.5KG. Si la velocidad del motor se reduce grandemente, el esfuerzo de torsión del motor también será reducido grandemente.

Si usted compra el más de poca velocidad de este motor, tal como 8rpm, el esfuerzo de torsión del motor es 35KG, si usted reduce la velocidad del motor de 8rpm a 1rpm, el esfuerzo de torsión del motor también será más bajo que 35KG.

Usted necesita tan considerar si el esfuerzo de torsión final del motor pueda alcanzar la carga de su proyecto después de que se decelere el motor. Si no, usted necesita considerar elegir otras velocidades más bajas u otros motores.

¡Usted puede entrarnos en contacto con sobre el principio de cambio del esfuerzo de torsión con velocidad, nosotros puede ayudarle a evitar comprar errores, gracias!

④Si se asume que los parámetros del motor usted comprar son 12v 8rpm, la gama de velocidad ajustable del motor es 0rpm a 8rpm, es decir, la velocidad que usted elige comprar es la gama ajustable velocidad máxima.

⑤Dirección de la rotación del motor: CW o CCW, ayuda invertida;

Controle el a la derecha o la rotación a la izquierda del motor cambiando la manera los electrodos positivos y negativos está conectada.

⑥La forma del eje del motor: el diámetro del eje del motor es 6m m, refiere por favor al gráfico de tallas abajo para todas las dimensiones del motor.

⑦Material del engranaje: Los engranajes del metal hacen el motor por último más largo

⑧El motor tiene ruido estándar al trabajar. Si su proyecto tiene requisitos para el ruido de trabajo del motor, consúltenos por favor antes de comprar. Le daremos algunas sugerencias. Gracias.

Cuando se invierte el motor, el sonido de trabajo del motor será mayor que la rotación delantera, que es normal.

⑨Este motor es conveniente para una variedad de dispositivos elegantes, pero usted necesita comprobar cuidadosamente si el tamaño, el voltaje, la velocidad y el esfuerzo de torsión del motor sean convenientes para su dispositivo antes de comprar.

Lo que sigue es la introducción de codificador

①Señal de salida: fase del AB de la onda cuadrada (defecto)

②Gama de temperaturas de funcionamiento: -40 grados de cent3igrado a 120 grados de cent3igrado

③Este codificador es un codificador magnético ampliado de dos vías y del tres-canal. Es conveniente para el uso en ambientes duros. Cada codificador magnético contiene una rejilla magnética y una sensibilidad magnética para detectar el motor. La salida tiene dos canales con un ángulo de fase de la cuadratura de la onda cuadrada de 90 grados; El motor gira una vez, y las señales de A y de B hacen salir 16 pulsos por cada uno.

④Especificaciones del codificador: Voltaje básico 3.3V o 5V de la señal del alambre bifásico del codificador 17 del AB

⑤Conexión de la especificación: Conector terminal de XH2.5-6PIN



Introducción de la conexión del codificador

(1) línea roja: el polo positivo del motor; conecte con el polo positivo de la fuente de corriente continua

(2) línea negra: el polo negativo del motor; conecte el polo negativo de la fuente de corriente continua

(3) Línea Verde: Tierra de Hall Sensor

(4) línea azul: Fuente de alimentación del sensor (Hall Sensor Vcc)

(5) línea amarilla: Señale un punto de la salida (Hall Sensor un Vout)

(6) línea blanca: Punto de la salida de la señal B (Hall Sensor B Vout)



2000 esfuerzos de torsión 24V DC del motor del engranaje de reducción de velocidad del metal de la RPM altos con el codificador 0



2000 esfuerzos de torsión 24V DC del motor del engranaje de reducción de velocidad del metal de la RPM altos con el codificador 12000 esfuerzos de torsión 24V DC del motor del engranaje de reducción de velocidad del metal de la RPM altos con el codificador 2



Ficha técnica:



Modelo: JGB37-545B Ninguna carga En carga Parada Caja de cambios
Longitud
Ratio de reducción Voltio clasificado
Velocidad Actual Esfuerzo de torsión Velocidad Actual Esfuerzo de torsión Actual
V RPM mA Kg.cm RPM KG.CM milímetro
6,3 6 500 100 0,2 400 0,45 1,5 1,8 19
10 6 312 100 04 260 045 25 18 19
19 6 166 100 0,8 140 0,45 4,7 1,8 22
30 6 104 100 1,2 88 0,45 7,5 18 22
56 6 55 100 22 47 0,45 14 18 24
90 6 35 100 32 29 0,45 22 1,8 24
131 6 24 100 52 20 045 32 1,8 265
168 6 19 100 67 15 045 35 La prohibición se cerró 265
270 6 11 100 10 g 0,45 35 265
506 6 6 100 20 5 0,45 35 29
810 6 4 100 32 3 0,45 35 29
63 12 1000 200 0,5 800 1 3 5 19
10 12 625 200 08 530 1 5 5 19
19 12 332 200 1,4 280 1 94 5 22
30 12 208 200 1,5 176 1 15 5 22
56 12 110 200 45 95 1 28 5 24
90 12 70 200 72 58 1 35 La prohibición se cerró 24
131 12 47 200 105 40 1 35 265
168 12 37 200 135 30 1 35 265
270 12 23 200 216 19 1 35 265
506 12 12 200 35 10 1 35 29
810 12 8 200 35 65 1 35 29
63 24 2000 400 01 1660 1,9 6 11 19
10 24 1250 400 1,6 1050 1,9 10 11 19
19 24 660 400 03 558 1,9 19 H 22
30 24 415 400 3,9 350 1,9 30 11 22
56 24 223 400 09 187 1,9 35 La prohibición se cerró 24
90 24 140 400 14 115 1,9 35 24
131 24 95 400 20 80 1,9 35 265
168 24 75 400 26 62 1,9 35 265
270 24 46 400 35 38 1,9 35 265
506 24 24 400 35 20 1,9 35 29
810 24 15 400 35 13 1,9 35 29





FAQ

1.Q: ¿Es usted empresa comercial o el fabricante?

: Somos fábrica. Nos especializamos en el motor micro del motor de la C.C. y del engranaje de la C.C. por más de 14 años.

2.Q: ¿Cuál es el término del pago para un nuevo cliente?

: Podemos elaborar a Ali Assurance Order Online para nuestro nuevo cliente, que puede pagar en línea con Master Card, visa, el cliente del etc. también puede pagar con Paypal o TT etc.

3.Q: ¿Yo no puede encontrar un motor conveniente en su página web, puede usted modificar el motor para requisitos particulares para mí?

: Sí, podemos modificar un motor para requisitos particulares conveniente según los nuestros requisitos de cliente.

4.Q: ¿Usted tiene certificados para los motores?

: Sí, tenemos CE, la FCC, el ISO, etc. Si usted tiene el otro requisito de los certificados, podemos aplicarlo para usted.

5.Q: ¿Cómo está su control de calidad?

: Tenemos el personal de comprobación profesional en cada cadena de producción proceso. Después de acabar el motor entero, tenemos la máquina entera de la calidad para probar el motor. Por ejemplo probador del probador, de la imagen 2.5D, de sal de espray cámara, de la vida probador, de la temperatura de la prueba de la máquina, y del ruido probador etc. de la dureza.
