Datos del producto:
|
Uso: | Para DIY | Conmutación: | Cepillado |
---|---|---|---|
Velocidad (RPM): | 6-1600rpm | Tipo: | Motor del engranaje de DC con el codificador |
Eficacia: | IE 1 | Construcción: | Imán permanente |
Material: | Acero inoxidable | Voltaje: | 12V/24V |
Alta luz: | motor del engranaje axial 1600rpm,motor del engranaje axial de 37m m,motor tamaño pequeño del engranaje 1600rpm |

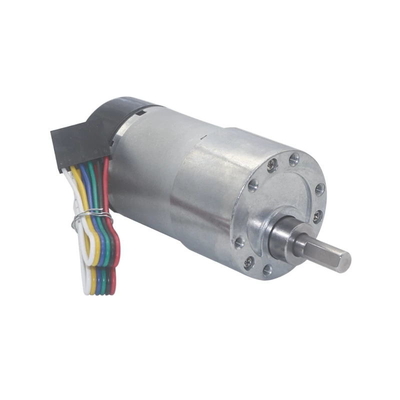

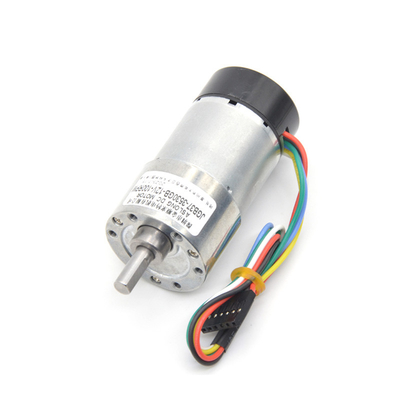

Motor excéntrico 1600rpm 37m m Hall Encoder Cap Protective del engranaje axial del alto esfuerzo de torsión
motor excéntrico del engranaje axial del alto esfuerzo de torsión de la caja de cambios de 12V 24VDC 7-1600RPM 37m m con Hall Encoder Geared Motors con la tapa protectora

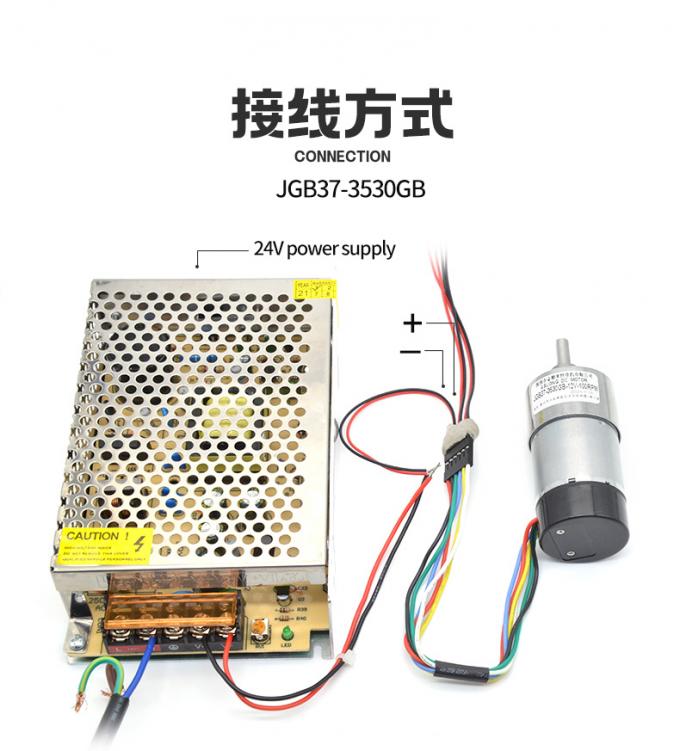

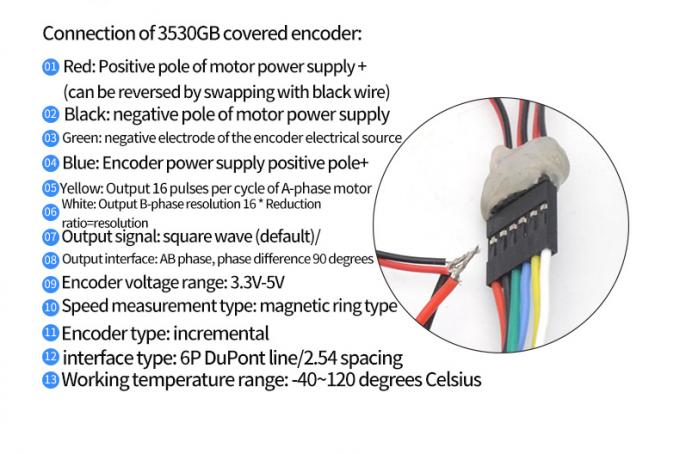

Conexión de método
Línea roja: Polo positivo de la fuente de corriente continua conectado con el motor
Alambre negro: Polo negativo de la fuente de corriente continua conectado con el motor
Línea Verde: Tierra del sensor
Línea azul: Fuente de alimentación del sensor
Alambre amarillo: Señale un punto de la salida
Línea blanca: Punto de la salida de la señal B
introducción tamaño pequeño del codificador del motor del engranaje
1. Características excepcionales: Este codificador del witn del motor; el motor tiene una función de medición de la velocidad;
2. El codificador tiene alto rendimiento y es un codificador magnético ampliado de dos vías y del tres-canal. Puede adaptarse a los ambientes duros. Cada codificador magnético contiene una rejilla magnética y una sensibilidad magnética para detectar el motor. El ángulo de fase de la cuadratura de los dos canales de la salida es onda cuadrada de Celsius de 90 grados, el motor tiene dos líneas de señales, el motor gira una vuelta, cada uno hizo salir 16 ondas cuadradas

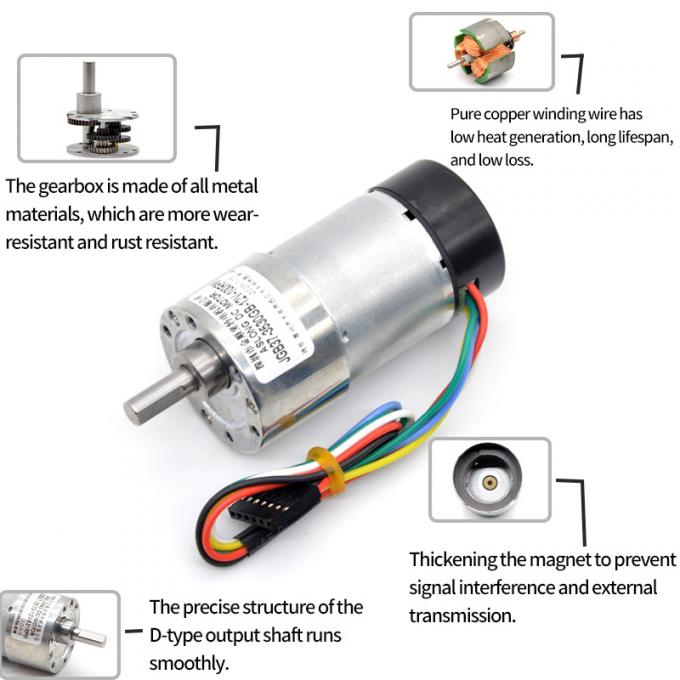

Estructuras:
1. Utilice todos los engranajes del metal
2. Bobina de cobre pura con alta conductividad estupenda y resistencia da alta temperatura
3. El motor tiene un codificador, usted puede medir el número de revoluciones
4. Usando los engranajes de alta calidad, los engranajes son sometidos a un tratamiento térmico y desgaste-más resistentes, haciendo el motor por último más largo.
5. El motor de este vínculo no tiene una cubierta protectora. Si usted necesita un motor con una cubierta protectora, éntrenos en contacto con por favor antes de comprar.
Tabla de parámetro del motor:
Su carga del proyecto no debe exceder el esfuerzo de torsión clasificado del motor, si no la vida del motor será reducida
Los parámetros en la tabla abajo son los parámetros para el voltaje clasificado 12v/24v de la conexión del motor
Si el motor está conectado con una entrada no-clasificada del voltaje, todos los parámetros del motor cambiarán.
|
